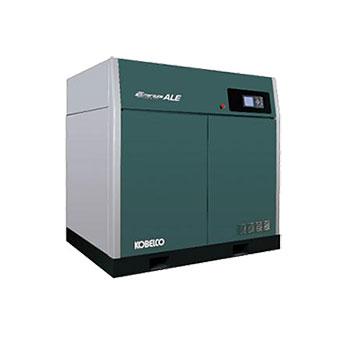

日本神钢ALE新一代无油变频&工频螺杆式可选水冷&空冷空气压缩机

时间：2021-11-10 04:01:12浏览次数：1521次


特点

新型螺杆转子

新开发的螺杆转子型线采用了有限元分析设计。作为非接触性转动，把由排气侧（高压）到吸气侧（低压）的空气泄漏控制在更小，实现高效。

新型螺杆转子

散热片式冷却器

业内首先对中冷、后冷采用散热片式冷却器（管内通水）。

与通常的管板式（管外通水）相比，压损降至约1/5，大大提高了系统整体性能。

冷却水从管内通过，形成的水垢非常容易清洗。

冷却水侧的流量均一，和一般的管板式构造相比，不纯物堆积少，不易产生腐蚀。

散热片式冷却器

恒压控制达到节能效果

压力变动幅度可以控制在±0.01MPa以内

恒压控制达到节能效果

Class 0 认证

KOBELCO〈翡翠Emeraude ALE〉系列通过了国际认证机构TÜV进行的CLASS 0认证(ISO8573-1 [-:-:0])，这也是压缩空气品质（洁净度）的高等级认证。

Class 0 认证

更长的大修周期

采用长寿命设计的轴承，实现1段本体9年，2段本体6年的大修周期。

更长的大修周期

规格

变频/空冷机型

型号 *大
排气
压力		 排气量 主电机 排气连接 外形尺寸 噪音值 电压 重量 冷却风扇电机 润滑油初期填充量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg kW L
ALE75AV 0.75 11.6 75 JIS10k 40A RF 2,385×
1,400×
1,783		 70 380?415 2,160 2.2 30
ALE75AV-H 0.88 10.1 72
ALE100AV 0.75 17.0 100 JIS10k 50A RF 2,466×
1,500×
2,160		 69 2,980 3.0 50
ALE100AV-H 0.88 15.7 71



变频/水冷机型

型号 *大
排气
压力		 排气量 主电机 排气连接 外形尺寸 噪音值 电压 重量 冷却水量 △T 冷却水入口温度 冷却水入口/出口连接 润滑油初期填充量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg L / min °C L
ALE75WV 0.75 11.8 75 JIS10k 40A RF 2,120×
1,170×
1,683		 66 380?415 2,270 106 10 20 JIS10k 32A 20
ALE75WV-SH 0.86 10.3 68
ALE75WV-SX 1.0 10.3 69
ALE100WV 0.75 17.2 100 JIS10k 50A RF 2,604×
1,335×
1,891		 67 3,060 147 10 20 JIS10k 40A 35
ALE100WV-SH 0.86 15.9 69
ALE100WV-SX 1.0 14.1 71



定速/空冷机型

型号 *大
排气
压力		 排气量 主电机 排气连接 外形尺寸 噪音值 电压 重量 冷却风扇电机 润滑油初期填充量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg kW L
ALE45A 0.75 6.8 45 JIS10k 40A RF 1,830×
1,400×
1,783		 67 380?415 1,900 2.2 30
ALE45A-H 0.88 5.4 69
ALE55A 0.75 8.8 55 68 1,950
ALE55A-H 0.88 6.8 70
ALE65A 0.75 10.2 65 69 2,030
ALE65A-H 0.88 8.7 71
ALE75CA 0.75 11.8 75 70 2,110
ALE75AH 0.88 10.1 72
ALE75A 0.75 12.8 75 JIS10k 50A RF 2,010×
1,500×
2,160		 67 2,860 3.0 50
ALE90A 0.75 15.8 90 68 3,110
ALE90A-H 0.88 12.8 70
ALE100A 0.75 17.0 100 69 3,160



定速/水冷机型

型号 *大
排气
压力		 排气量 主电机 排气连接 外形尺寸 噪音值 电压 重量 冷却水量 △T 冷却水入口温度 冷却水入口/出口连接 润滑油初期填充量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg L / min °C L
ALE45W 0.75 6.9 45 JIS10k 40A RF 1,730×
1,170×
1,683		 63 380?415 2,040 59 10 20 JIS10k 32A 20
ALE45W-SH 0.86 6.9 65
ALE45W-SX 1.0 5.4 67
ALE55W 0.75 8.9 55 64 2,080 77
ALE55W-SH 0.86 8.4 66
ALE55W-SX 1.0 6.9 68
ALE65W 0.75 10.4 65 65 2,170 90
ALE65W-SH 0.86 8.9 67
ALE65W-SX 1.0 8.9 69
ALE75CW 0.75 12.0 75 66 2,240 106
ALE75W-SH 0.86 10.3 68
ALE75W-SX 1.0 10.3 69
ALE75W 0.75 13.0 75 JIS10k 50A RF 2,150×
1,335×
1,891		 65 2,950 108 10 20 JIS10k 40A 35
ALE90W 0.75 16.0 90 66 3,190 134
ALE90W-SH 0.86 14.1 68
ALE90W-SX 1.0 12.9 71
ALE100W 0.75 17.2 100 67 3,240 147
ALE100W-SH 0.86 16.0 69
ALE100W-SX 1.0 14.1 71
ALE110W-SH 0.86 17.1 110 69 3,400 152
ALE110W-SX 1.0 16.0 72
ALE120W-SX 1.0 17.1 120 72 3,470 158

■备注：

排气量：排气量是换算成空压机吸气条件时的值　吸气条件：1bar、20℃、0%RH
※1．其他规格机型，请咨询我司销售人员。
   2．使用地海拔1000m以上的情况，请咨询我司销售人员。

*关于设备尺寸大小、规格参数如有更新，弊公司不做另行通知。
*关于保证值请另外咨询。
